Dans le contexte énergétique actuel, où la sécurité électrique et l’efficacité domestique sont au cœur des préoccupations, choisir la bonne section de câble pour chaque usage domestique s’avère essentiel. Avec la multiplication des équipements connectés, la domotique, et la montée en puissance des appareils électroménagers, le câblage des installations électriques doit être pensé avec rigueur. Ce guide complet permet d’appréhender les différentes exigences techniques et normes électriques en vigueur, et d’adopter un câblage fiable et performant, adapté à chaque pièce et fonction.
Les propriétaires et professionnels peuvent ainsi éviter les risques liés à un choix du câble inadapté comme les surchauffes, les pertes d’énergie, ou les déclenchements intempestifs du disjoncteur. Facile à lire, ce dossier ambitionne de clarifier les règles de dimensionnement des câbles selon la norme NF C 15-100, en prenant en compte des critères clés comme la puissance électrique, l’intensité du courant et la longueur du circuit. Vous pourrez ainsi optimiser votre installation électrique en toute confiance, qu’il s’agisse de l’éclairage, des prises, des appareils électroménagers ou des dispositifs domotiques.
En bref :
- La section de câble doit s’adapter à la puissance et à l’intensité du courant de l’appareil alimenté.
- La longueur du câble influe fortement sur le dimensionnement pour éviter la chute de tension.
- Respecter la norme NF C 15-100 garantit la sécurité électrique et la conformité de l’installation.
- Les câbles rigides conviennent pour une pose fixe, les câbles souples pour les équipements mobiles et connexions.
- Les circuits liés à la domotique ou aux charges très puissantes nécessitent des sections particulières, parfois supérieures.
Comprendre la composition et les caractéristiques techniques des câbles électriques dans l’usage domestique
Avant de choisir une section de câble adaptée, il est indispensable d’appréhender la structure même d’un câble électrique utilisé à domicile. Un câble se compose principalement de conducteurs qui transportent le courant électrique, le plus souvent en cuivre pour sa conductivité optimale et sa résistance mécanique. Certains câbles utilisent l’aluminium, moins courant dans les installations domestiques en France.
Chaque conducteur est protégé par une isolation – généralement en PVC ou en un matériau isolant thermoplastique – qui évite tout contact accidentel et protège contre les courts-circuits. Cette isolation est elle-même entourée d’une gaine extérieure robuste, qui protège la totalité du câble contre les agressions mécaniques, l’humidité ou d’autres facteurs environnementaux. Ce choix de gaine est important selon que le câblage soit apparent, encastré ou enterré, car les contraintes varient.

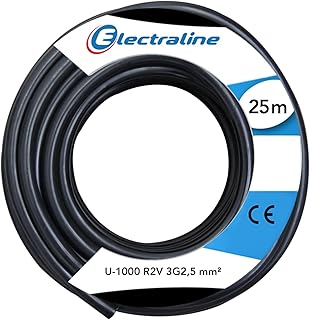

Pour un usage domestique typique, les câbles rigides comme le U-1000 R2V sont privilégiés pour les installations fixes. Ces câbles, conçus selon les normes européennes, affichent une grande durabilité tout en restant conformes aux prescriptions issues de la NF C 15-100. En revanche, pour alimenter les électroménagers, ou installer des équipements connectés à la domotique, on privilégiera des câbles souples, tels que le HO5 VK ou H07 RN-F, qui apportent plus de maniabilité lors des connexions.
La compréhension de cette anatomie guide non seulement le choix du câble mais aussi le type de pose, conditionnant in fine la performance et la sécurité de l’installation. Par exemple, un câble enterré nécessite une gaine très résistante et une section adaptée pour minimiser les pertes sur de longues distances.
Déterminer la section de câble en fonction de la puissance et de la longueur du circuit
La section de câble, exprimée en millimètres carrés (mm²), est une donnée essentielle lors de la planification d’une installation électrique domestique. Elle doit être choisie en fonction de deux critères clés : la puissance électrique des appareils à alimenter et la longueur du câble nécessaire à son raccordement.
La puissance, exprimée en watts ou kilowatts, détermine l’intensité du courant que devra supporter le câble. Plus la puissance est élevée, plus la section doit être large pour assurer le passage du courant sans échauffement. Par ailleurs, la longueur du câble influe sur la chute de tension : si le câble est trop fin sur une distance importante, la tension disponible au niveau de l’appareil sera insuffisante, ce qui peut nuire à son fonctionnement et provoquer des défauts.
Voici un tableau récapitulatif des sections minimales selon l’usage domestique courant, tenant compte de la puissance et des protections habituelles :
| Usage | Section minimale (mm²) | Disjoncteur recommandé |
|---|---|---|
| Éclairage | 1,5 | 10 A |
| Prises de courant standard | 2,5 | 16 A ou 20 A |
| Lave-linge, four | 2,5 | 20 A |
| Plaque de cuisson | 6 | 32 A |
| Chauffe-eau | 2,5 à 4 | 20 à 25 A |
| Chauffage électrique | 1,5 à 2,5 (selon puissance) | varie |
Attention, si la longueur dépasse 15 à 20 mètres, il est souvent recommandé d’augmenter la section de câble pour compenser la chute de tension afin de préserver l’efficacité de l’équipement et garantir la sécurité électrique. Par exemple, un four installé loin du tableau électrique devra être raccordé avec un câble de 6 mm², mais au-delà d’une certaine distance, une section de 10 mm² peut s’avérer nécessaire.
L’utilisation d’abaques ou de simulateurs en ligne facilite ce calcul afin d’éviter les erreurs. N’hésitez pas à consulter des conseils spécifiques sur les causes fréquentes de coupures de disjoncteurs pour mieux comprendre le lien entre protection et section.
Adapter le choix du câble selon le type d’installation et les contraintes environnementales
Le choix du câble ne se limite pas à la section : le type de câble et sa qualité doivent correspondre à la nature de la pose et des conditions d’usage. En intérieur, pour une installation encastrée dans les murs, le câble rigide type U-1000 R2V est couramment utilisé car il offre une excellente résistance mécanique et répond aux normes en vigueur.
Pour les circuits apparents, notamment dans les rénovations ou les locaux techniques, des câbles rigides ou souples pour une meilleure flexibilité peuvent être privilégiés. Le câble souple H07RN-F résiste à l’humidité et aux contraintes mécaniques, ce qui le rend idéal pour les zones extérieures ou les ateliers domestiques.
La pose en gaine, en plafond ou enterrée modifie les conditions thermiques et mécaniques. Selon la norme NF C 15-100, un câble encastré dans un mur bénéficie souvent d’une meilleure dissipation de la chaleur, ce qui peut influer sur la section minimale requise. Lorsque les câbles passent par des passages confinés ou sont groupés, leur température peut augmenter, obligeant à rehausser la section pour éviter tout échauffement excessif.
La prise en compte des conditions d’environnement est aussi cruciale dans les installations domotiques où les signaux faibles et la qualité du blindage du câble peuvent influencer la fiabilité du système. Par exemple, un câble multibrins blindé est préférable pour le réseau interne de la domotique afin d’éviter les interférences électriques.
Pour assurer la pérennité de votre système, il sera judicieux de faire appel à un spécialiste, ou de se référer strictement aux recommandations et tableaux disponibles dans la norme NF C 15-100 et chez les fournisseurs spécialisés.
Comment optimiser coût, performance et sécurité dans le dimensionnement des câbles électriques
Le bon équilibre entre coût et performance passe par une sélection rigoureuse des câbles. Un câble sous-dimensionné engendre des risques d’échauffement, de coupures intempestives, voire d’incendies, mettant en péril la sécurité de votre habitation. À l’inverse, un câblage surdimensionné multiplie inutilement les frais, sans bénéfice réel dans un cadre résidentiel standard.
Les matériaux et la section doivent donc être adaptés dans le respect des normes électriques et des caractéristiques techniques des équipements. Par exemple, pour un chauffage électrique situé près du tableau, une section de 1,5 mm² peut suffire. S’il est éloigné, ou si la puissance est importante, on montera à 2,5 mm² ou plus.
L’achat chez un professionnel comme CableXpertise garantit la fourniture de câbles certifiés CE & NF, dont la conformité est contrôlée, contrairement aux offres non régulées qui présentent un risque réel sur la sécurité électrique. La garantie de performance passe aussi par la consultation des abaques et le contrôle de la chute de tension, particulièrement lorsqu’il s’agit de circuits dédiés à des équipements puissants comme les plaques de cuisson ou les bornes de recharge électrique VE.
En anticipant les évolutions futures, notamment pour des extensions ou l’introduction d’éléments domotiques supplémentaires, il peut être judicieux de prévoir une section légèrement plus large afin d’absorber une hausse éventuelle de la puissance sans refaire toute l’installation.
Calculateur de section de câble électrique
![CABLE ÉLECTRIQUE VVF SOMFY POUR MOTEUR FILAIRE [L. 2,5M]](https://m.media-amazon.com/images/I/41JrLUYs7aL._AC_UL320_.jpg "Quelle section de câble électrique choisir pour chaque usage dans la maison ?")
FAQ – Tout savoir sur le choix de la section de câble pour une installation domestique conforme et sécurisée
Quels sont les risques d’utiliser une section de câble trop faible ?
Un câble avec une section insuffisante risque de chauffer, d’endommager l’isolation et de provoquer des incendies. Il peut aussi entraîner des déclenchements fréquents du disjoncteur et une usure prématurée des appareils.
Peut-on utiliser une section plus grande que celle préconisée ?
Oui, cela est possible et parfois recommandé pour limiter la chute de tension ou prévoir l’extension future de l’installation. Cependant, cela augmente le coût sans toujours apporter un gain significatif.
Comment calculer la section nécessaire sans erreur ?
Le recours à des abaques validés par la norme NF C 15-100, prenant en compte la puissance, la longueur, et le type de pose, est la méthode la plus fiable. En cas de doute, consulter un professionnel est conseillé.
Quelle différence entre câble rigide et souple ?
Le câble rigide est destiné aux poses fixes et encastrées, garantissant la durabilité. Les câbles souples sont utilisés pour les appareils mobiles ou dans les tableaux électriques, offrant flexibilité et facilité de manipulation.
Comment éviter les coupures répétées du disjoncteur ?
Un mauvais dimensionnement des câbles peut être en cause, mais aussi un disjoncteur mal calibré. Vous pouvez consulter notre guide sur les raisons des coupures fréquentes pour mieux comprendre et corriger ce problème.
